（一） 防火涂料分類
按火災(zāi)防護(hù)對(duì)象分為：
a）普通鋼結(jié)構(gòu)防火涂料：用于普通工業(yè)與民用建（構(gòu)）筑物鋼結(jié)構(gòu)表面的防火涂料；
b）特種鋼結(jié)構(gòu)防火涂料：用于特殊建（構(gòu)）筑物（如石油化工設(shè)施、變配電站等）鋼結(jié)構(gòu)表面的防火涂料。
按使用場(chǎng)所分為：
a）室內(nèi)鋼結(jié)構(gòu)防火涂料：用于建筑物室內(nèi)或隱蔽工程的鋼結(jié)構(gòu)表面的防火涂料；
b）室外鋼結(jié)構(gòu)防火涂料：用于建筑物室外或露天工程的鋼結(jié)構(gòu)表面的防火涂料。
按分散介質(zhì)分為：
a）水基性鋼結(jié)構(gòu)防火涂料：以水作為分散介質(zhì)的鋼結(jié)構(gòu)防火涂料；
b）溶劑性鋼結(jié)構(gòu)防火涂料：以有機(jī)溶劑作為分散介質(zhì)的鋼結(jié)構(gòu)防火涂料。
按防火機(jī)理分為：
a）膨脹型鋼結(jié)構(gòu)防火涂料：涂層在高溫時(shí)膨脹發(fā)泡，形成耐火隔熱保護(hù)層的鋼結(jié)構(gòu)防火涂料；
b）非膨脹型鋼結(jié)構(gòu)防火涂料：涂層在高溫時(shí)不膨脹發(fā)泡，其自身成為耐火隔熱保護(hù)層的鋼結(jié)構(gòu)防火涂料。
（二） 鋼結(jié)構(gòu)防火涂料選用原則
1、室內(nèi)裸露鋼結(jié)構(gòu)、輕型屋蓋鋼結(jié)構(gòu)及有裝飾要求的鋼結(jié)構(gòu)，當(dāng)規(guī)定其耐火極限在1.5h及以下時(shí)，宜選用薄涂型鋼結(jié)構(gòu)防火涂料。
2、室內(nèi)隱蔽鋼結(jié)構(gòu)、高層全鋼結(jié)構(gòu)及多層廠房鋼結(jié)構(gòu)，當(dāng)規(guī)定其耐火極限在1.5h以上時(shí)，應(yīng)選用厚涂型鋼結(jié)構(gòu)防火涂料，非膨脹型防火涂料。
3、露天鋼結(jié)構(gòu)，應(yīng)選用適合室外用的鋼結(jié)構(gòu)防火涂料。
4、設(shè)計(jì)耐火極限大于1.50h的構(gòu)件，不宜選用膨脹型防火涂料；
5、室外、半室外鋼結(jié)構(gòu)采用膨脹型防火涂料時(shí)，應(yīng)選用符合環(huán)境對(duì)其性能要求的產(chǎn)品；
6、非膨脹型防火涂料涂層的厚度不應(yīng)小于10mm；
7、防火涂料與防腐涂料應(yīng)相容、匹配。
（三） 鋼結(jié)構(gòu)防火涂料的特點(diǎn)
1、非膨脹型防火涂料以膨脹蛭石、膨脹珍珠巖、礦物纖維等無機(jī)絕熱材料為主，配以無機(jī)黏結(jié)劑制成，隔熱性能、黏結(jié)性能良好且物理化學(xué)性能穩(wěn)定、使用壽命長(zhǎng)，具有較好的耐久性，應(yīng)優(yōu)先選用。但非膨脹型防火涂料的涂層強(qiáng)度較低、表面外觀較差，更適宜用于隱蔽構(gòu)件。
2、膨脹型防火涂料以有機(jī)高分子材料為主。隨著時(shí)間的延長(zhǎng)，這些有機(jī)材料可能發(fā)生分解、降解、溶出等不可逆反應(yīng)，使涂料“老化”失效，出現(xiàn)粉化、脫落或膨脹性能下降。膨脹型防火涂料的大量應(yīng)用主要在1990年后，目前尚無直接評(píng)價(jià)其老化速度及壽命標(biāo)準(zhǔn)的量化指標(biāo)，只能從涂料的綜合性能來判斷其使用壽命的長(zhǎng)短。不過有兩點(diǎn)可以確定：一是非膨脹型防火涂料壽命比膨脹型防火涂料壽命長(zhǎng)；二是涂料所處的環(huán)境條件越好，其使用壽命越長(zhǎng)。所以本規(guī)范對(duì)膨脹型防火涂料的使用范圍給予一定的限制。
3、室外、半室外鋼結(jié)構(gòu)的環(huán)境條件比室內(nèi)鋼結(jié)構(gòu)更為嚴(yán)酷、不利，對(duì)膨脹型防火涂料的耐水性、耐冷熱性、耐光照性、耐老化性要求更高。國(guó)內(nèi)某大型體育場(chǎng)雨棚鋼結(jié)構(gòu)采用某膨脹型防火涂料，在10年后出現(xiàn)涂層老化、性能下降及脫落等現(xiàn)象。
4、非膨脹型防火涂料中膨脹蛭石、膨脹珍珠巖的粒徑一般為1mm～4mm，如涂層厚度太小，施工難度大，難以保證施工質(zhì)量，為此本規(guī)范規(guī)定了非膨脹型防火涂層的最小厚度為10mm。
5、應(yīng)特別注意防火涂料與防腐涂料的相容性問題，尤其是膨脹型防火涂料，因?yàn)樗c防腐油漆同為有機(jī)材料，可能發(fā)生化學(xué)反應(yīng)。在不能出具第三方證明材料證明“防火涂料、防腐涂料相容”的情況下，應(yīng)委托第三方進(jìn)行試驗(yàn)驗(yàn)證。膨脹型防火涂料、防腐油漆的施工順序?yàn)椋悍栏灼?、防腐中間漆、防火涂料、防腐面漆，在施工時(shí)應(yīng)控制防腐底漆、中間漆的厚度，避免由于防腐底漆、中間漆的高溫變性導(dǎo)致防火涂層的脫落，避免因面漆過厚、過硬而影響膨脹型防火涂料的發(fā)泡膨脹。
（四） 鋼結(jié)構(gòu)防火涂料保護(hù)構(gòu)造

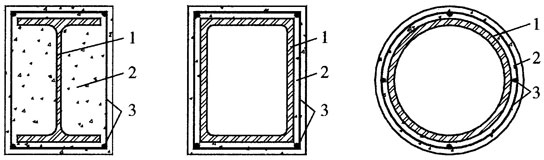

鋼結(jié)構(gòu)采用噴涂非膨脹型防火涂料保護(hù)時(shí)，其防火保護(hù)構(gòu)造宜按下圖選用。有下列情況之一時(shí)，宜在涂層內(nèi)設(shè)置與鋼構(gòu)件相連接的鍍鋅鐵絲網(wǎng)或玻璃纖維布：
1 構(gòu)件承受沖擊、振動(dòng)荷載；
2 防火涂料的黏結(jié)強(qiáng)度不大于0.05MPa；
3 構(gòu)件的腹板高度大于500mm且涂層厚度不小于30mm；
4 構(gòu)件的腹板高度大于500mm且涂層長(zhǎng)期暴露在室外。
（五） 鋼結(jié)構(gòu)防火保護(hù)措施分類
鋼結(jié)構(gòu)的防火保護(hù)可采用下列措施之一或其中幾種的復(fù)（組）合：
1 噴涂（抹涂）防火涂料；
2 包覆防火板；
3 包覆柔性氈狀隔熱材料；
4 外包混凝土、金屬網(wǎng)抹砂漿或砌筑砌體。
（六） 包覆防火板
鋼結(jié)構(gòu)采用包覆防火板保護(hù)時(shí)，應(yīng)符合下列規(guī)定： 1 防火板應(yīng)為不燃材料，且受火時(shí)不應(yīng)出現(xiàn)炸裂和穿透裂縫等現(xiàn)象；
2 防火板的包覆應(yīng)根據(jù)構(gòu)件形狀和所處部位進(jìn)行構(gòu)造設(shè)計(jì)，并應(yīng)采取確保安裝牢固穩(wěn)定的措施；
3 固定防火板的龍骨及黏結(jié)劑應(yīng)為不燃材料。龍骨應(yīng)便于與構(gòu)件及防火板連接，黏結(jié)劑在高溫下應(yīng)能保持一定的強(qiáng)度，并應(yīng)能保證防火板的包敷完整。

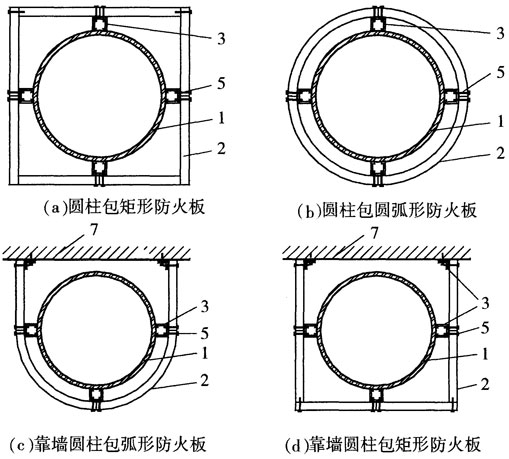

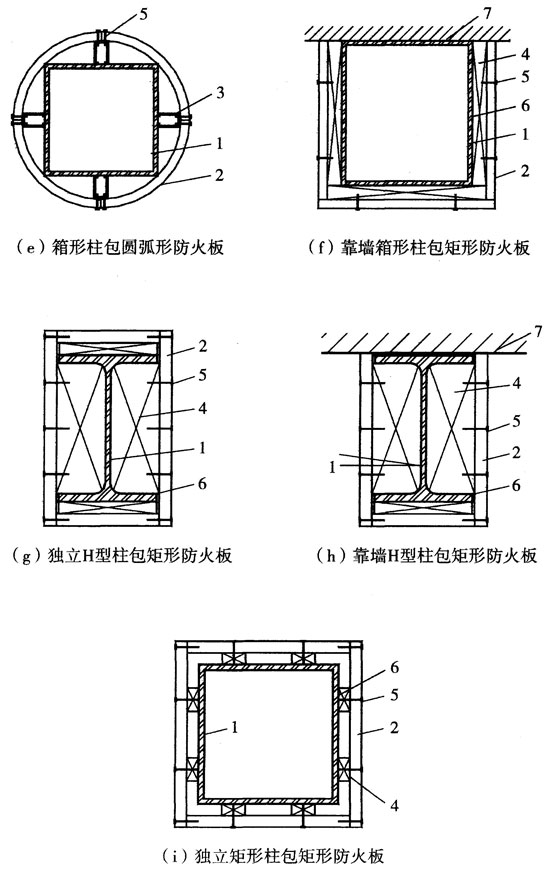

鋼結(jié)構(gòu)采用包覆防火板保護(hù)時(shí)，鋼柱的防火板保護(hù)構(gòu)造宜按下圖選用

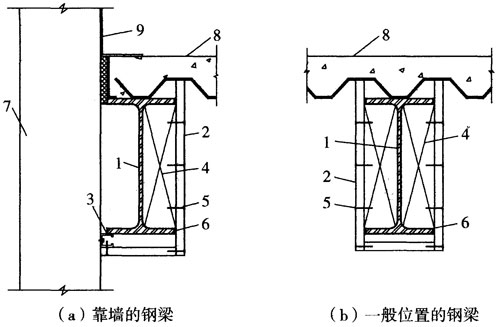

鋼結(jié)構(gòu)采用包覆防火板保護(hù)時(shí)，鋼梁的防火板保護(hù)構(gòu)造宜按下圖選用
（七） 包覆柔性氈狀隔熱材料
鋼結(jié)構(gòu)采用包覆柔性氈狀隔熱材料保護(hù)時(shí)，應(yīng)符合下列規(guī)定：
1 不應(yīng)用于易受潮或受水的鋼結(jié)構(gòu)；
2 在自重作用下，氈狀材料不應(yīng)發(fā)生壓縮不均的現(xiàn)象。
（八） 外包混凝土、金屬網(wǎng)抹砂漿或砌筑砌體
鋼結(jié)構(gòu)采用外包混凝土、金屬網(wǎng)抹砂漿或砌筑砌體保護(hù)時(shí)，應(yīng)符合下列規(guī)定：
1 當(dāng)采用外包混凝土?xí)r，混凝土的強(qiáng)度等級(jí)不宜低于C20；
2 當(dāng)采用外包金屬網(wǎng)抹砂漿時(shí)，砂漿的強(qiáng)度等級(jí)不宜低于M5；金屬絲網(wǎng)的網(wǎng)格不宜大于20mm，絲徑不宜小于0.6mm；砂漿最小厚度不宜小于25mm；
3 當(dāng)采用砌筑砌體時(shí)，砌塊的強(qiáng)度等級(jí)不宜低于MU10。
