#1規范要求
GB50084-2017 《自動噴水滅火系統設計規范》

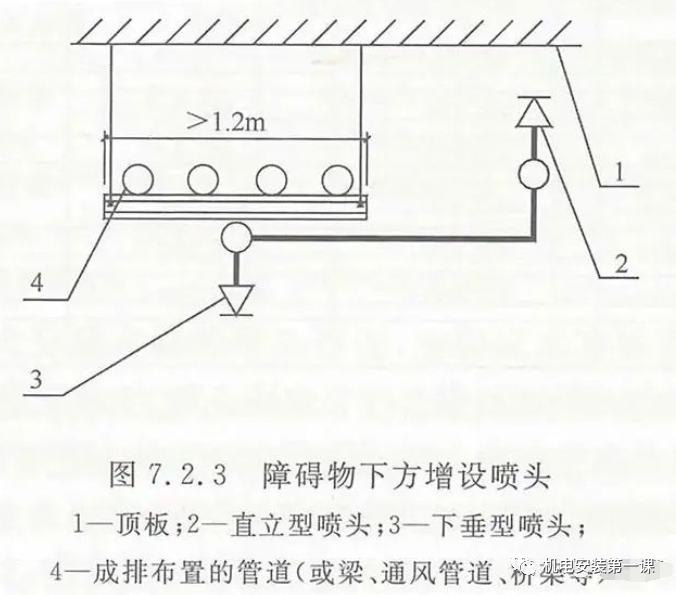

7.2.3 當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于1.2m時，其下方應增設噴頭；
規范中的做法：

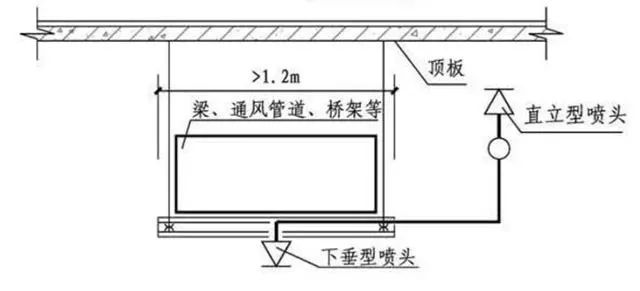

19S910《自動噴水滅火系統設計》
#2安裝要點
一、在風管底部自動噴淋頭采?。?/p>
自動噴淋系統未端支管與風管垂直交錯，將噴淋頭支管加長未端安裝堵頭安裝；
自動噴淋系統未端支管與風管平行安裝時，將支管安裝在風管側面再增加分支管，分支管安裝同自動噴淋系統未端支管與風管垂直交錯安裝方法一致。
二、所有未端噴淋頭支架安裝防晃固定支架。
三、采用統一支架制作形式，增加支架觀感。

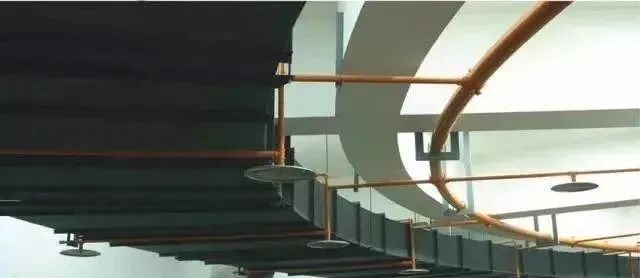

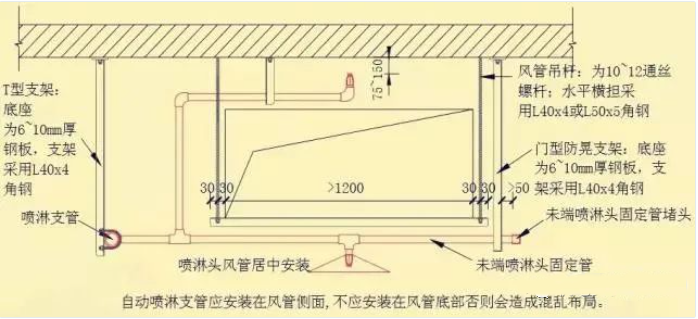

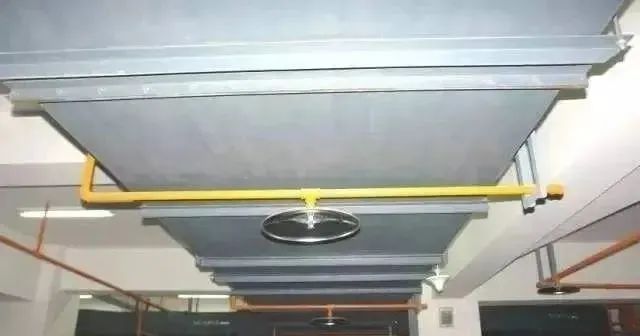

1、自動噴淋系統未端支管與風管垂直交錯，噴淋頭安裝方法：

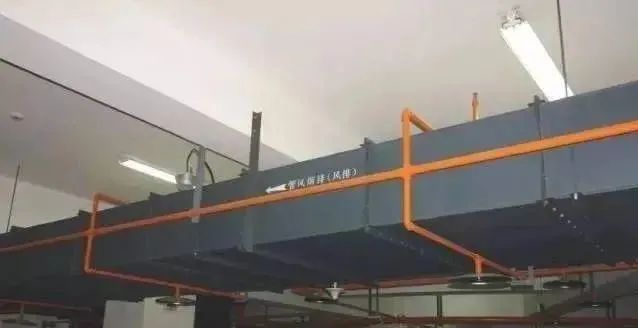

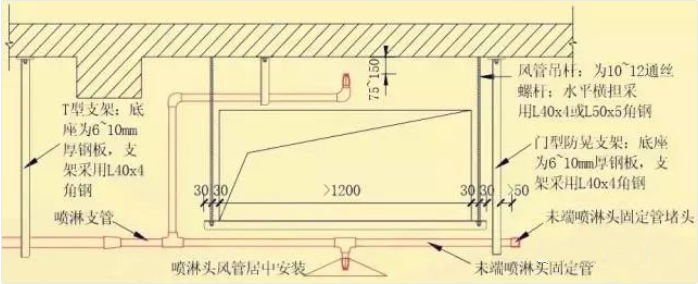

2、自動噴淋系統未端支管與風管平行安裝，噴淋頭安裝方法：

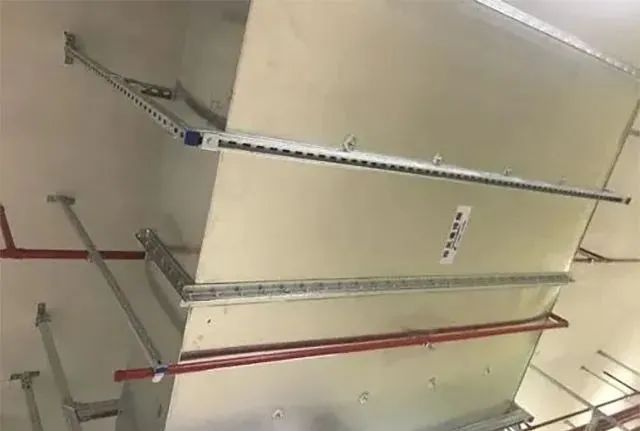

3、支架的制作與安裝：
#3觀點
安裝在風管腹部的噴頭可不裝擋水板
